La espiral es el núcleo del funcionamiento de los relojes mecánicos. Antes de la invención de la espiral, los relojes mecánicos dependían de un péndulo como oscilador para dividir la energía y mantener el tiempo. En el siglo XVII, la espiral de Huygens redujo significativamente el tamaño del reloj. Hoy en día, la espiral a la que solemos referirnos se refiere específicamente a la espiral (Balance Spring o Hair Spring) del volante, aunque el resorte de barril (Barrel Spring) también es un tipo de espiral (Spring). La aparición de las espirales fue la base para la aparición de los relojes de bolsillo y de pulsera y también marcó el final de la gloriosa era de los relojes de péndulo.

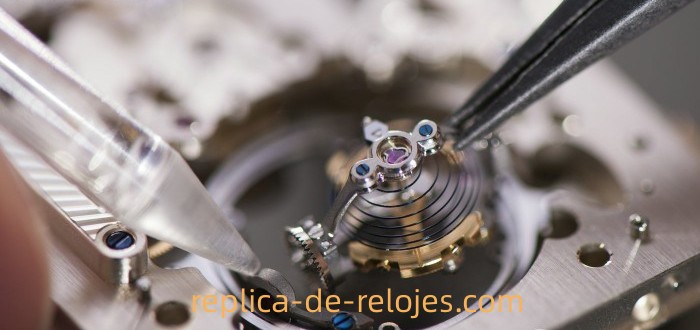

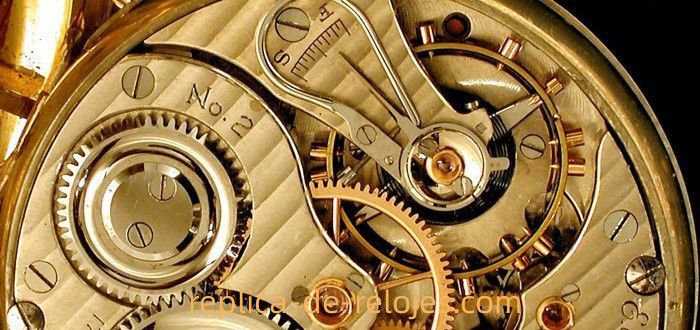

Muelle de volante de reloj de bolsillo

La espiral sigue la ley física del período de oscilación. En relojes, la frecuencia del sistema de espiral está relacionada con el momento de inercia de la espiral. Como estructura mecánica de precisión, el material de la espiral, su longitud efectiva, su grosor y su anchura influyen en todo el sistema. Influencia. Debido a esto, a medida que los relojes mecánicos continúan desarrollándose hoy en día, las espirales siguen siendo el umbral más alto para medir la fortaleza tecnológica de varios fabricantes de relojes. Es significativo que pocas fábricas de relojes en todo el mundo puedan crear y producir espirales de forma independiente. Replicas de relojes.

Ver espiral

Desde los primeros materiales de espirales de aleación a base de hierro hasta los últimos espirales de aleación de hierro INVAR mezclados con níquel y los espirales Nivarox actuales, los materiales de espirales han seguido evolucionando con el desarrollo de la ciencia de materiales durante cientos de años, y la industria relojera también ha explorado constantemente. Material de espiral perfecto. ¿Qué hace perfecto? Dado que un reloj a menudo necesita funcionar continuamente durante varios años o incluso décadas, el número de oscilaciones de la espiral alcanza un número muy alarmante (de acuerdo con la frecuencia de vibración actual de 4 HZ, si funciona continuamente durante un año, la espiral necesita expandirse y contraerse un total de aproximadamente 252 millones de veces), por lo que sólo unas pocas aleaciones metálicas pueden usarse para fabricar espirales. Además, la espiral también debe resistir la influencia de algunos entornos externos en la vida diaria. La influencia temprana provino principalmente de las diferencias de temperatura. Posteriormente, el antimagnético se volvió cada vez más crítico. El premio Nobel Charles Edouard Guillaume inventó la aleación invar a principios del siglo XX. Este problema se resuelve teniendo propiedades antimagnéticas específicas.

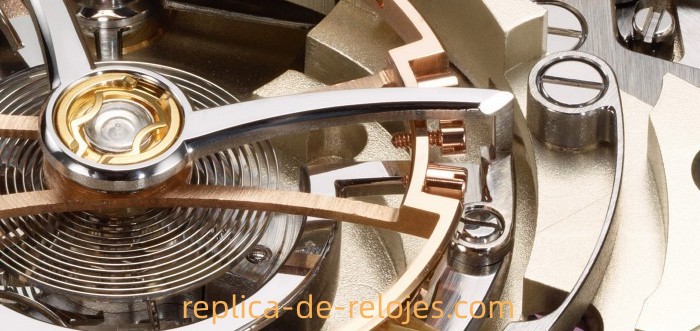

El reloj alemán Moritz Grossmann utiliza espiral Nivarox 1.

En 1931 apareció la espiral Nivarox, de aleación de acero de níquel y cromo, desarrollada por el Dr. Straumann. Está compuesto por siete elementos. Esta aleación de metal débilmente magnética tiene buenas propiedades antioxidantes y antideformación, antifractura, compensación automática, sin corrosión y un excelente coeficiente de deformación térmica; Tiene buena resistencia a las diferencias de temperatura. Debido a esto, Nivarox se usa ampliamente en la industria relojera y ha reemplazado a las espirales de aleación INVAR como mercado principal. Hoy en día, en la industria relojera, Nivarox se ha convertido en la primera opción para las fábricas de relojes sin espirales de producción propia y se ha convertido en una carta de triunfo en manos del Grupo Swatch. Más del 95% de las marcas de relojes suizos y algunas marcas no suizas utilizan Nivarox FAR. Horquilla. Como se mencionó anteriormente, la espiral es un producto con barreras técnicas. Los fabricantes de relojes que pueden fabricar sus espirales generalmente no suministran productos externos, por lo que Nivarox se ha convertido en el amo de las espirales en general. Aunque existen otros fabricantes de espirales además de Nivarox, como Altokapa, Seiko de Japón, Citizen, etc., Nivarox domina la industria de las espirales debido a su alto costo de rendimiento.

Horquilla casera de acero azul NOMOS

Por supuesto, además de producir espirales Nivarox de diferentes especificaciones, Nivarox FAR también tiene otras espirales, como la espiral de acero elástico constante de níquel-cromo Elinvar utilizada por Richard Mille, espirales Anachron que son mejores que Nivarox y espirales especiales personalizadas para otros. compañías. Esperar.

Espiral de silicona

En los últimos años, las espirales de silicio se han vuelto cada vez más populares en la alta relojería, y el Grupo Swatch ha comenzado a intentar ingresar al mercado de gama media y baja. Se trata de una nueva exploración de los materiales espirales en la industria relojera moderna. De aleaciones metálicas a materiales no metálicos, es probable que se produzca una transformación. Independientemente de quién inventó la espiral de silicio, por ahora, desde las principales marcas Patek Philippe, Breguet, Ulysse Nardin, etc., hasta la conocida Omega y las espirales amigables para las personas como Mido, todos han lanzado espirales basadas en materiales de silicio.

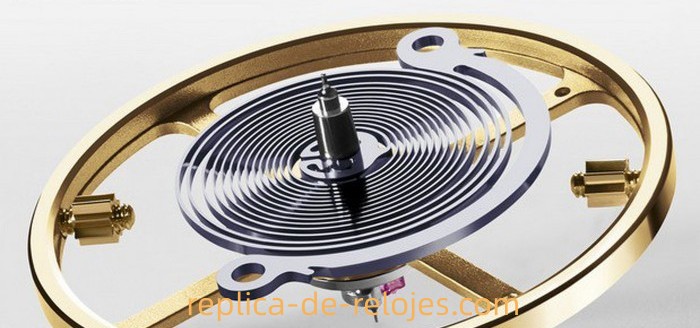

Patek Philippe Spiromax espiral

El proyecto de investigación de vanguardia de Patek Philippe se basa en el silicio y presenta una trilogía de sistemas de escape de silicio, que incluyen la horquilla de escape Pulsomax, la rueda de escape Silinvar y la espiral Spiromax. En 2014, Rolex lanzó Syloxi, una espiral basada en material de silicio utilizado en el movimiento automático 2236. Vale la pena señalar que se trata de un movimiento de reloj para mujer. Rolex desarrolló con éxito una excelente espiral de silicio, pero aún no se ha popularizado. Para los relojes, es precisamente porque el material de silicio tiene defectos inherentes que Rolex cree que todavía necesita ser el material de espiral más satisfactorio. Marcas como Ulysse Nardin, Omega, Breguet, Jaquet Droz y Blancpain utilizan espirales de silicona con relativa frecuencia. Las espirales de silicio tienen una enorme ventaja sobre las espirales de metal porque no se ven afectadas en absoluto por los campos magnéticos, pero su inconveniente más importante es que son demasiado frágiles.

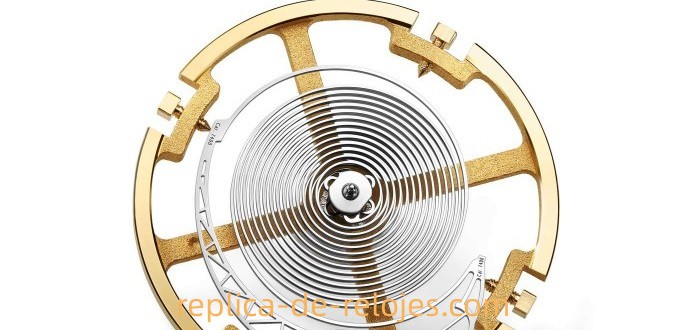

Espiral Rolex Syloxi

En los últimos años ha habido frecuentes debates sobre las espirales de silicio. La ventaja es que funciona mejor que las espirales de aleación metálica. La desventaja es que sólo se puede reemplazar si está dañado, lo que no favorece el desarrollo a largo plazo. Si este reloj todavía existe aproximadamente 30 años después, es posible que las piezas correspondientes ya no coincidan, y mucho menos se reparen, e incluso puede resultar complicado combinar una espiral de metal adecuada. Pero desde la perspectiva del mercado en su conjunto, la mayoría de los relojes sólo existen por el momento, y todavía hay sólo unos pocos que pueden durar tanto tiempo, por lo que, en general, las ventajas pueden superar a las desventajas.

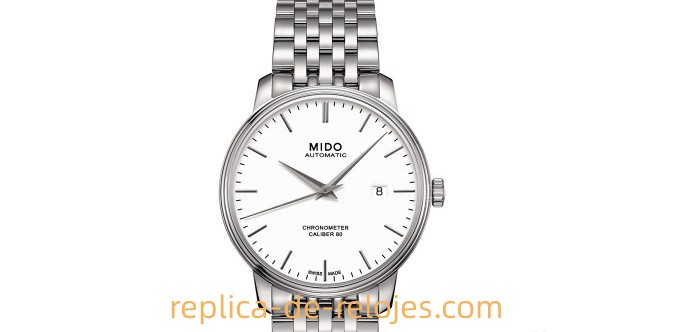

Reloj Mido Silicon Hairspring Calibre 80 Belem Seri

Mido ha lanzado la serie de relojes Beren Seri con una reserva de marcha de 80 horas, que utilizan espirales de silicona. Este debería ser el primer reloj con espiral de silicona en un rango de precio asequible. Esto significa que las espirales de silicio ya no serán superiores y probablemente prevalecerán, del mismo modo que el Grupo Swatch centró su competitividad en movimientos de potencia de 80 horas, aumentando su ventaja en el mercado de gama media y baja.

Espiral autónoma

¿En quién pensamos más eficientemente cuando se trata de espirales autónomas? Es la primera espiral de niobio azul paramagnética Parachrom de Rolex. Según datos oficiales, es un nivel más fuerte que las espirales ordinarias en cuanto a resistencia a terremotos y antimagnético. También es la principal espiral de Rolex. Rolex tiene un cronometraje preciso, un rendimiento práctico excelente y puede mantener una larga vida útil del reloj. La espiral Parachrom juega un papel importante.

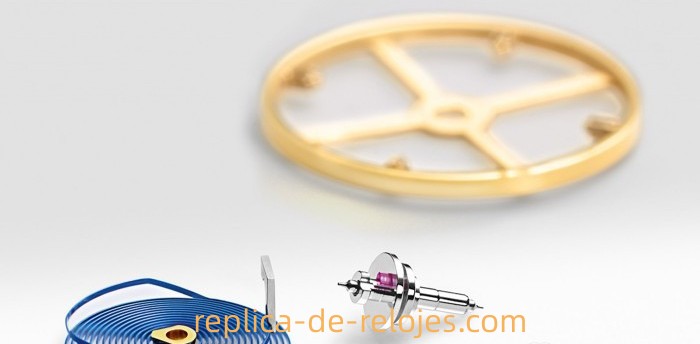

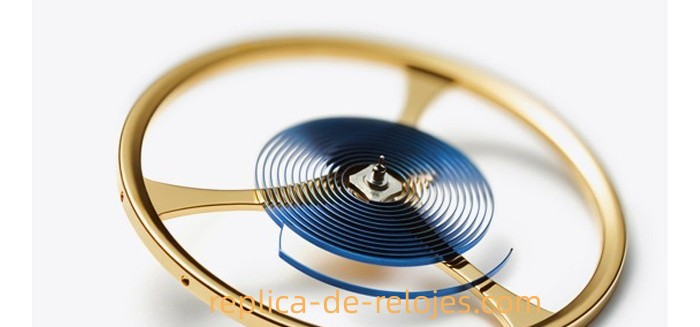

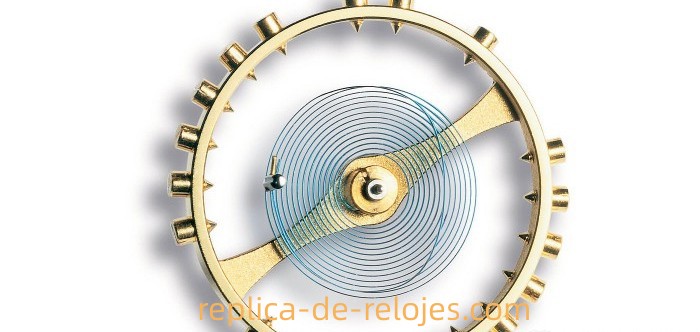

Muelle Rolex Parachrom

Seiko y el Laboratorio de Ciencia de Materiales de la Universidad de Tohoku en Japón colaboraron para desarrollar el material elástico Spron utilizado en el resorte principal y el espiral de los relojes Seiko. Spron tiene una variedad de especificaciones, entre las cuales las principales utilizadas para el resorte real son Spron 510, Spron 530 (movimiento de alta frecuencia), etc., mientras que las utilizadas para la espiral son Spron 610, etc. Spron es un níquel- Aleación de cobalto con cinco propiedades: alta resistencia, súper elasticidad, resistencia a la corrosión, antimagnética y resistencia a la temperatura. Se utiliza mucho en Seiko y en algunos relojes japoneses.

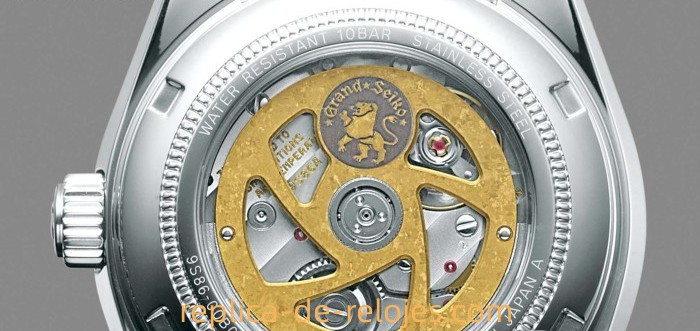

Movimiento seiko

Además, algunas marcas están desarrollando materiales para espirales de forma independiente, y también hay algunos materiales menos conocidos, como la espiral AK 3 de Richard Mille.

Estructura de espiral

Enrollado en forma de espiral en el extremo.

La diferencia en los materiales de la espiral determina el rendimiento de la espiral, pero aún se necesita algún procesamiento adicional para que la espiral funcione mejor. La mayoría de las veces, las espirales que vemos son planas con una curva final. En términos generales, esta curva final utiliza la curva final tipo Breguet (o curva final de Phillips). Este tipo de curva aparece porque el extremo de la espiral está fijado en el pelo de la espiral, lo que afecta la concentricidad de la expansión y contracción de la espiral y, por lo tanto, afecta el tiempo de viaje. Por tanto, esta parte del extremo se «intercepta» a través de la curva para reducir este efecto.

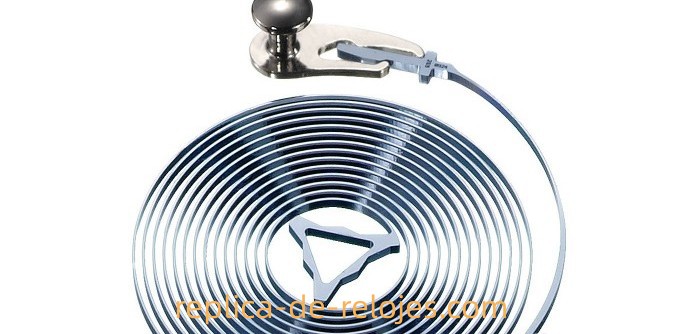

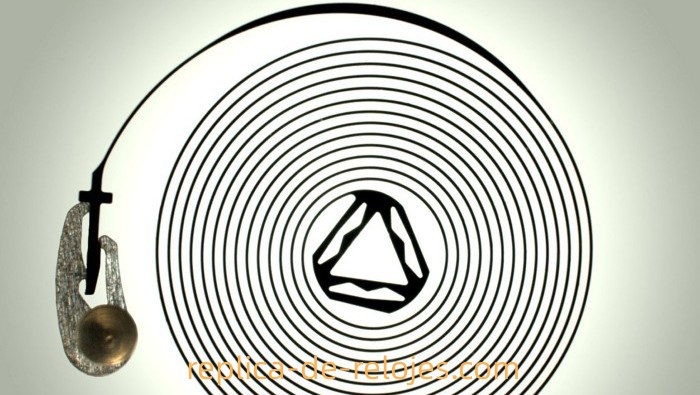

El extremo de la espiral está engrosado y el marco interior triangular está engrosado.

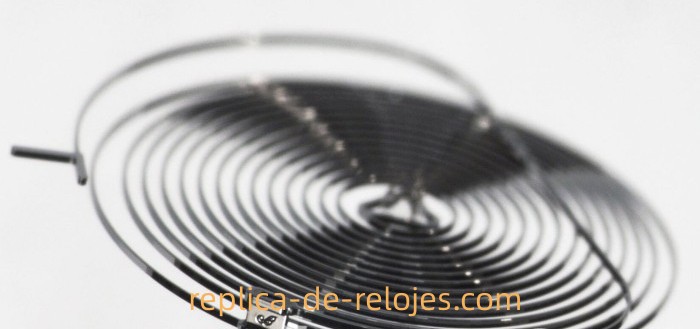

Espiral Breguet de doble capa

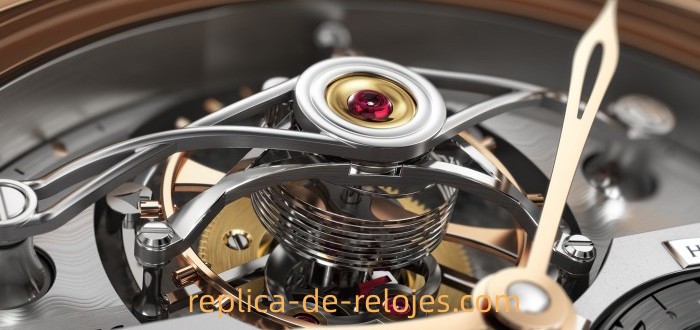

espiral Montblanc cilíndrica

Espiral hemisférica de Jaeger-LeCoultre
